Изготовление и поставка электрооборудования крана козлового электрического КК-32

Работы в рамках проекта:

Основные параметры крана:

Грузоподъемность, т 32
Пролет, м 32
Высота подъема (по крюку), м 10
Рабочий вылет консолей справа/слева, м 8/8
Скорость подъема, м/с 0,133
Скорость передвижения крана, м/с 0,8
тележки, м/с 0,6
Управление Из стационарной кабины и дублирующее управление с пола по радиоканалу.
Род тока и напряжение Переменный, 380В, 50 Гц
Токоподвод к крану Кабельный барабан
Токоподвод к тележке Гибким кабелем с медными жилами с фиксацией на каретках, передвигающихся по жесткой направляющей
Группа режима работы крана по ИСО 4301/1 (ГОСТ 25546-82) А3
Группа режима работы механизмов по ИСО 4301/1: механизм подъема М5
механизм передвижения тележки М5
механизм передвижения крана М5
Масса крана (не более), т. 100
Тип подкранового рельса КР 50
Допускаемая температура окружающей среды От -40º С до +40º С
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1
Сейсмичность До 8 баллов

Решение производственных проблем:

Спроектировано и установлено электрооборудование в соответствии с ТЗ Заказчика. В рамках работы было поставлено следующее оборудование:

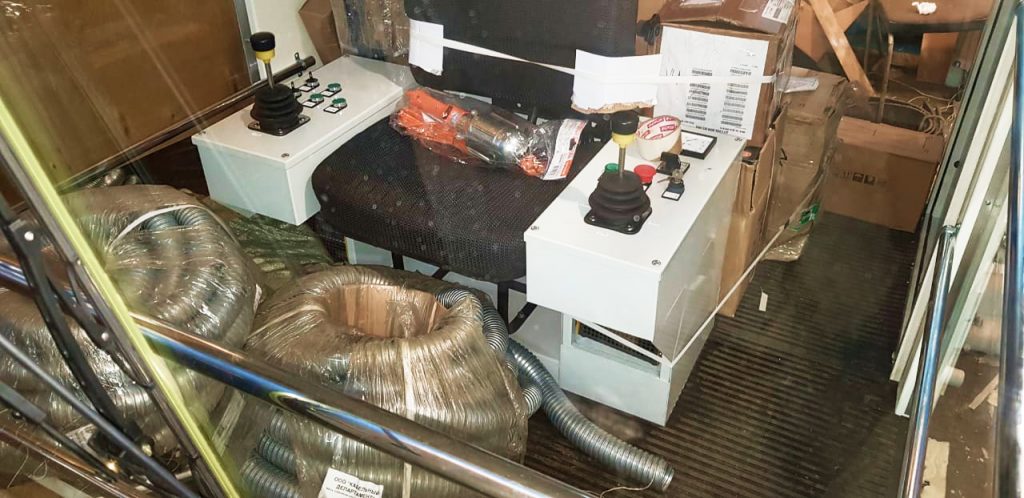

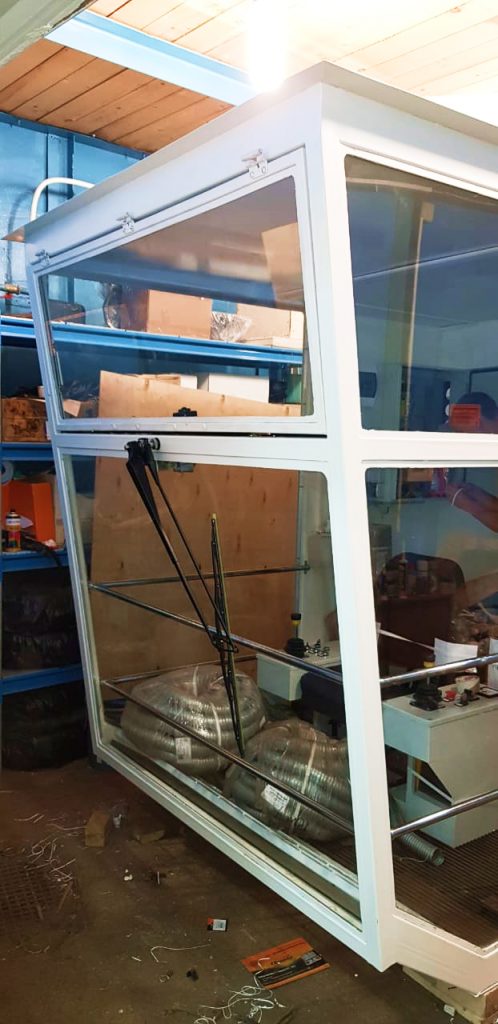

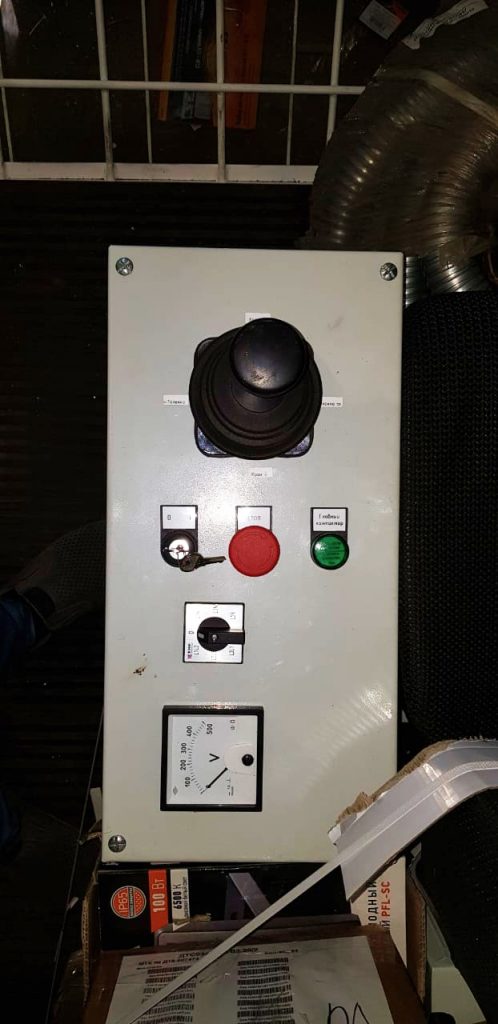

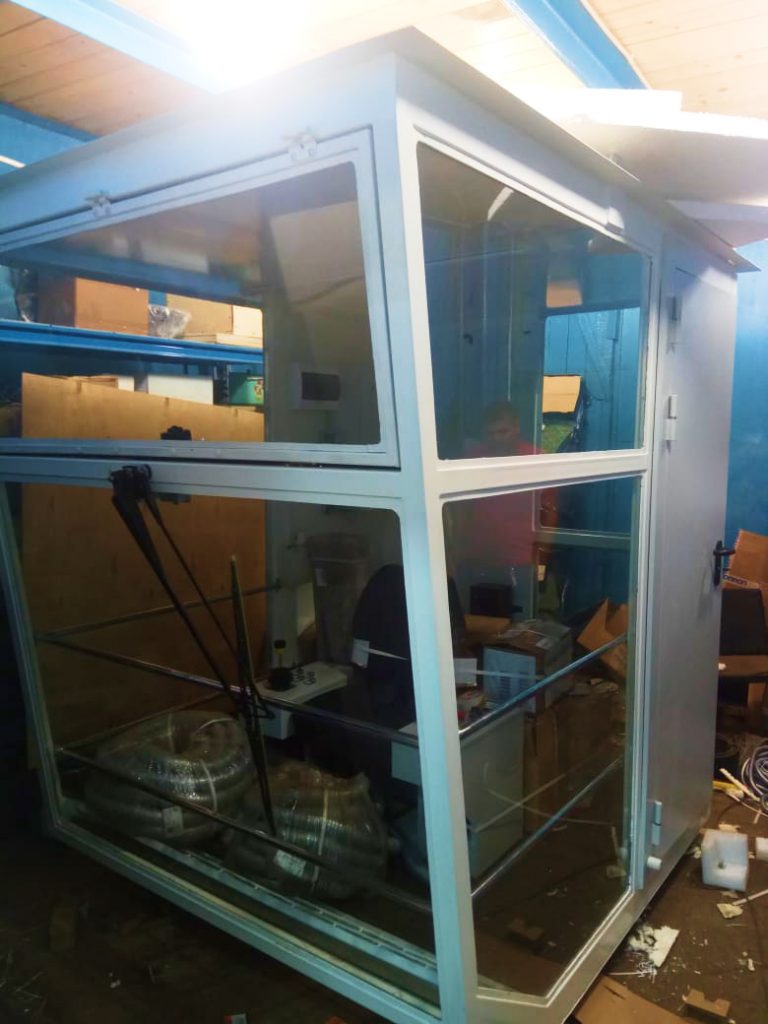

  • кабина управления, укомплектованная вводным устройством, креслом-пультом, приборами отопления и освещения;

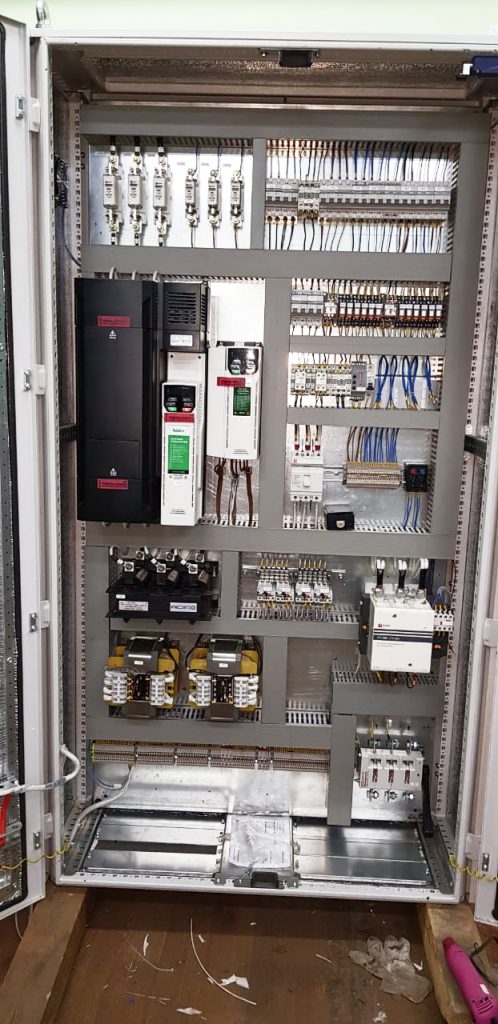

  • шкаф с системой управления электрооборудованием крана;
  • комплект системы радиоуправления;
  • блоки тормозных резисторов с защитным кожухом;
  • кабельно-проводниковая продукциякрана (кабель токоподвода к крану, кабели токоподвода к тележке грузовой, жгуты моста, тележки и кабины);
  • аппараты рабочего и ремонтного освещения;
  • звонок громкого боя;
  • приборы безопасности (концевые выключатели, анемометр);
  • металлорукав, муфты, электромонтажный крепёж, короб металлический для прокладки проводки по мосту крана;
  • клеммные и протяжные коробки.
